Seria USG w 5 minut Cedum ®. Artefakt migotania (ang. twinkling artifact) to artefakt występujący w trybach USG opartych na zjawisku Dopplera, takich jak color-Doppler, Doppler spektralny, czy obrazowanie mikrounaczynienia (MVI / MVF). Zjawisko migotania występuje na powierzchni ciał stałych, takich jak złogi i ciała obce, a także na powierzchni piany, np. w przewodzie pokarmowym.

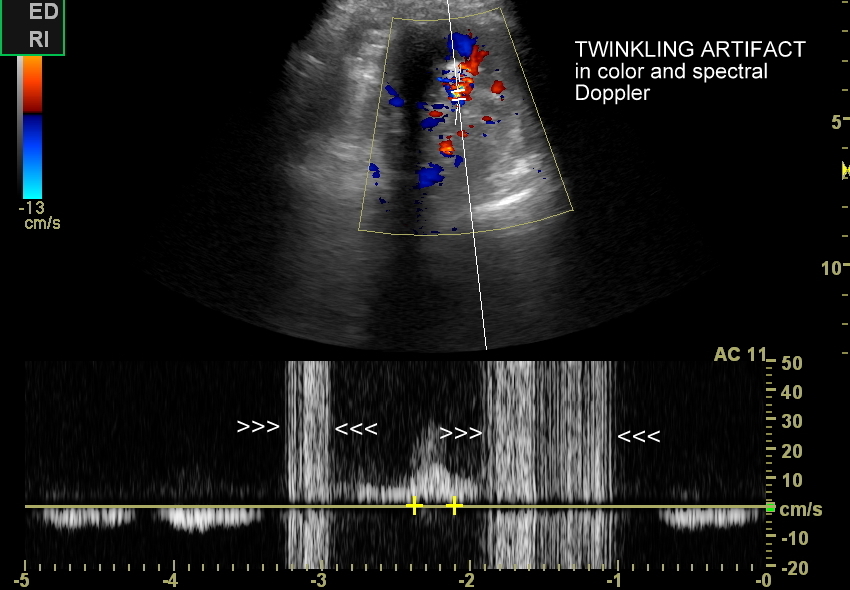

Jak wygląda artefakt migotania? Otóż na powierzchni danego obiektu fizycznego pojawia się migocący sygnał dopplerowski: w trybie Dopplera kolorowego sygnał wielobarwny, a w trybie MVI sygnał jednobarwny. W wielu wypadkach obserwowany jest dodatkowo sygnał dopplerowskiej komety. W przypadku trybu Dopplera spektralnego w ramach omawianego artefaktu pojawiają się szerokie i wieloczęstotliwościowe sygnały rejestrowane na osi czasu, które w głośniku są słyszalne jako trzeszczenia.
W celu wystąpienia artefaktu migotania, w każdym z wymienionych wcześniej przypadków, musi dojść do jednoczasowego zaistnienia odpowiednich warunków związanych z samym obiektem fizycznym (np. złogiem) oraz odpowiednich warunków sprzętowych. Dokładny mechanizm fizyczny generowania artefaktu migotania nie jest opisany, jednakże w związku pojawianiem się w jego zakresie tzw. kolorowej komety, a także w związku z powstawaniem artefaktu w obrębie piany postuluje się zjawisko rewerberacji jako przynajmniej jeden z mechanizmów.

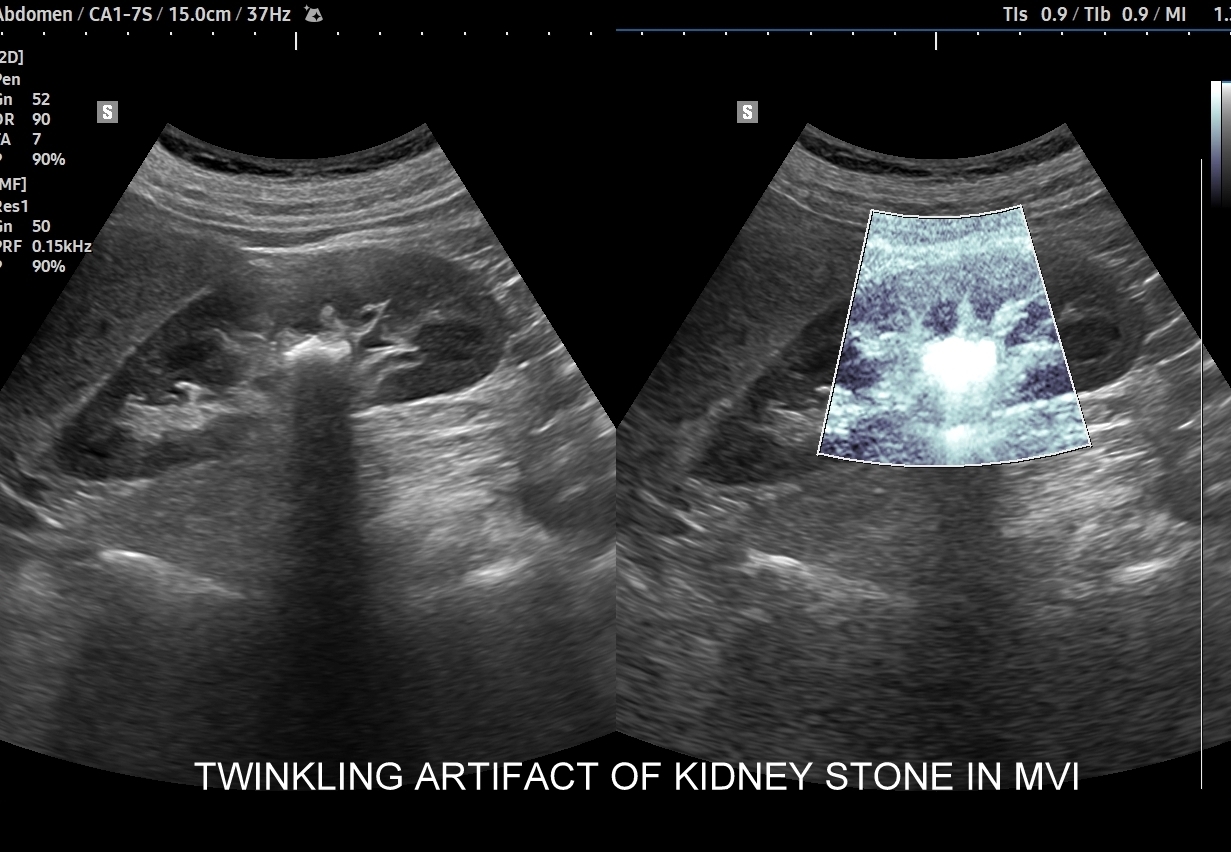

Artefakt migotania występuje łatwiej na złogach, które są odpowiednio mocno wysycone solami wapnia lub innymi nieorganicznymi kryształami, oraz gdy mają one wystarczająco szorstką lub porowatą strukturę. Jednocześnie ten sam obiekt fizyczny nie na każdym aparacie USG może wywołać artefakt migotania. W celu zwiększenia czułości jego wystąpienia można ustawić niższe wartości PRF w trybie Dopplera kolorowego, zwiększyć głębokość ogniskowania ultradźwięków albo zmienić tryb na czulszy, tj. MVI.

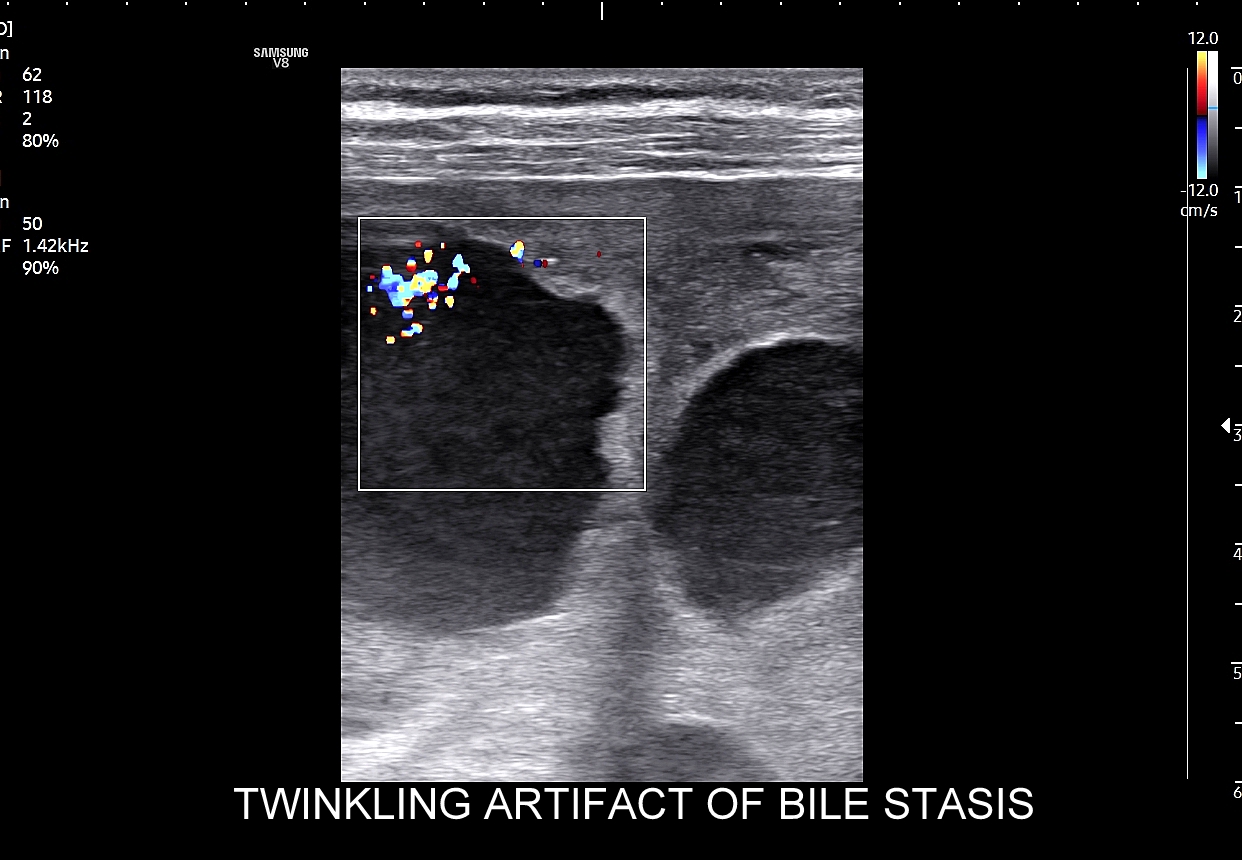

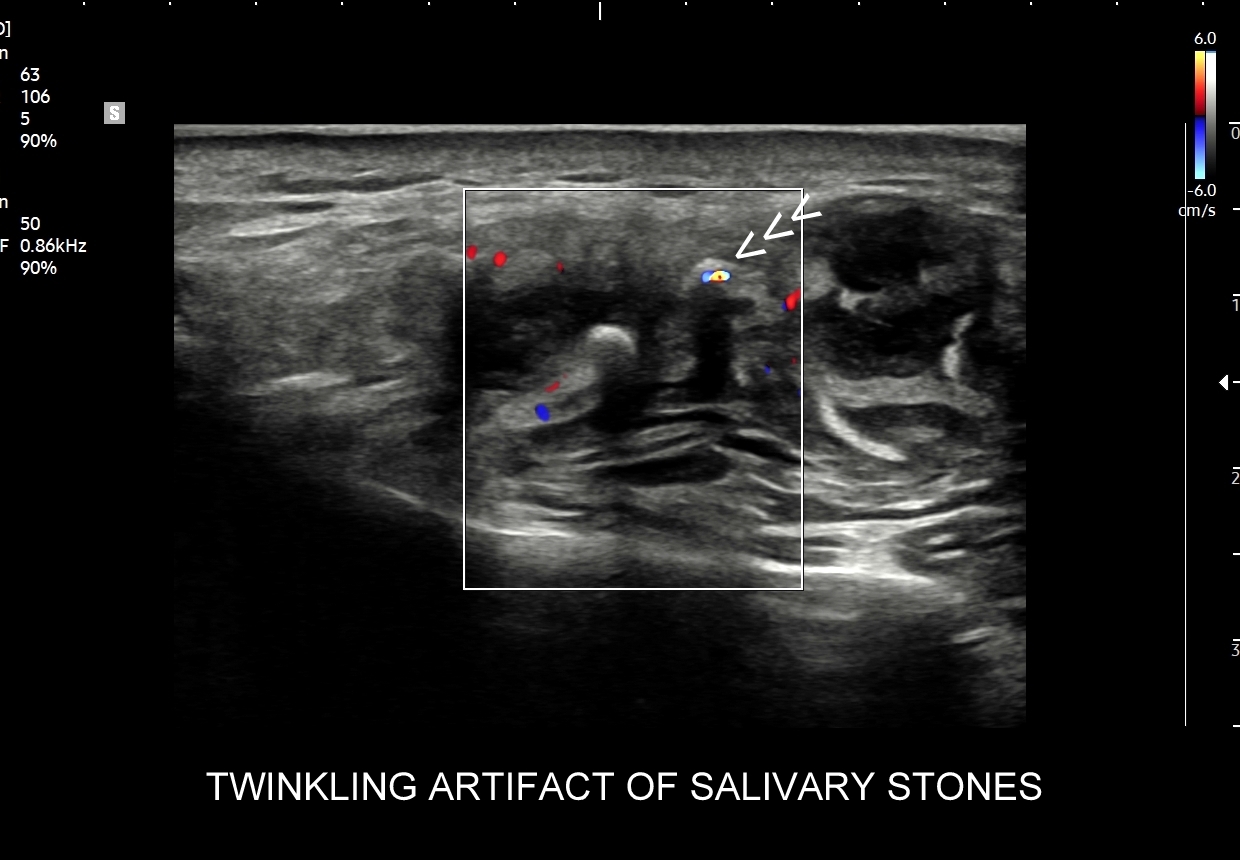

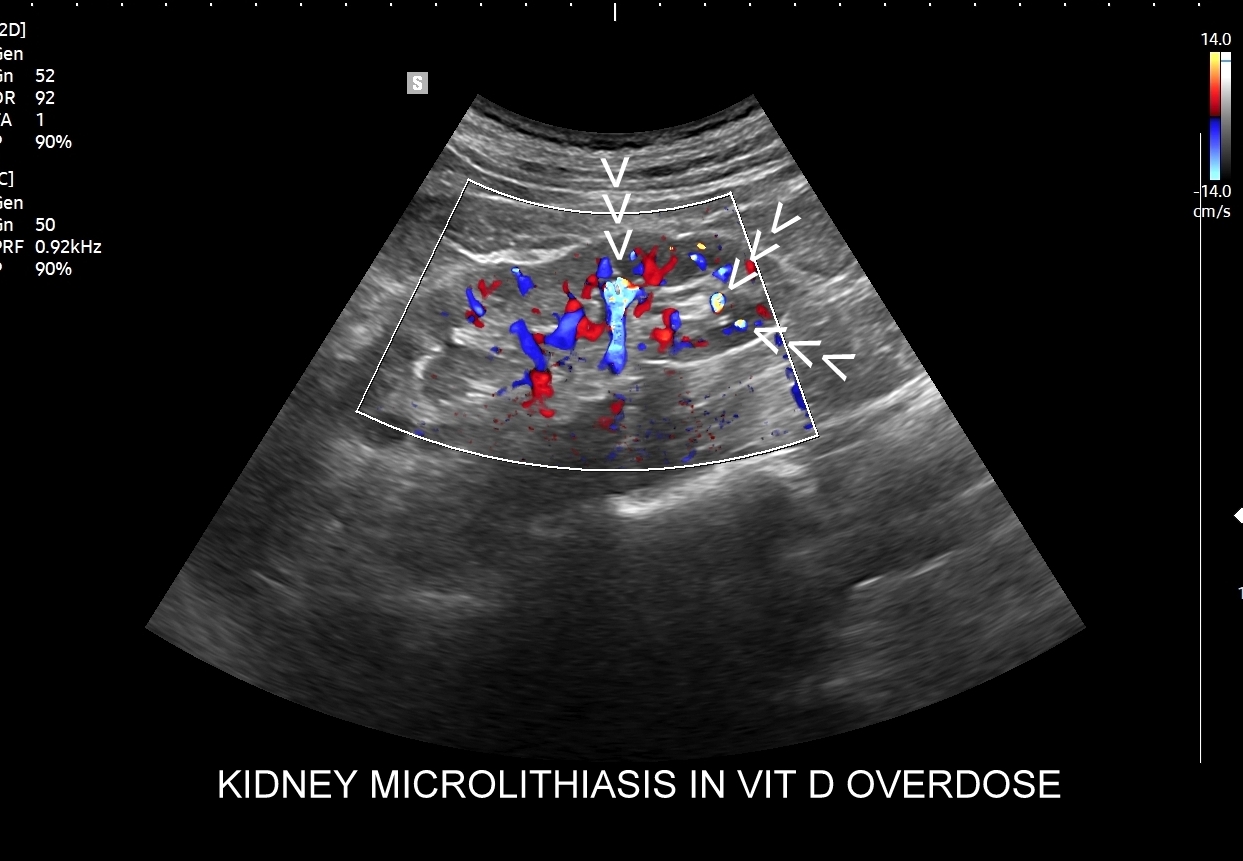

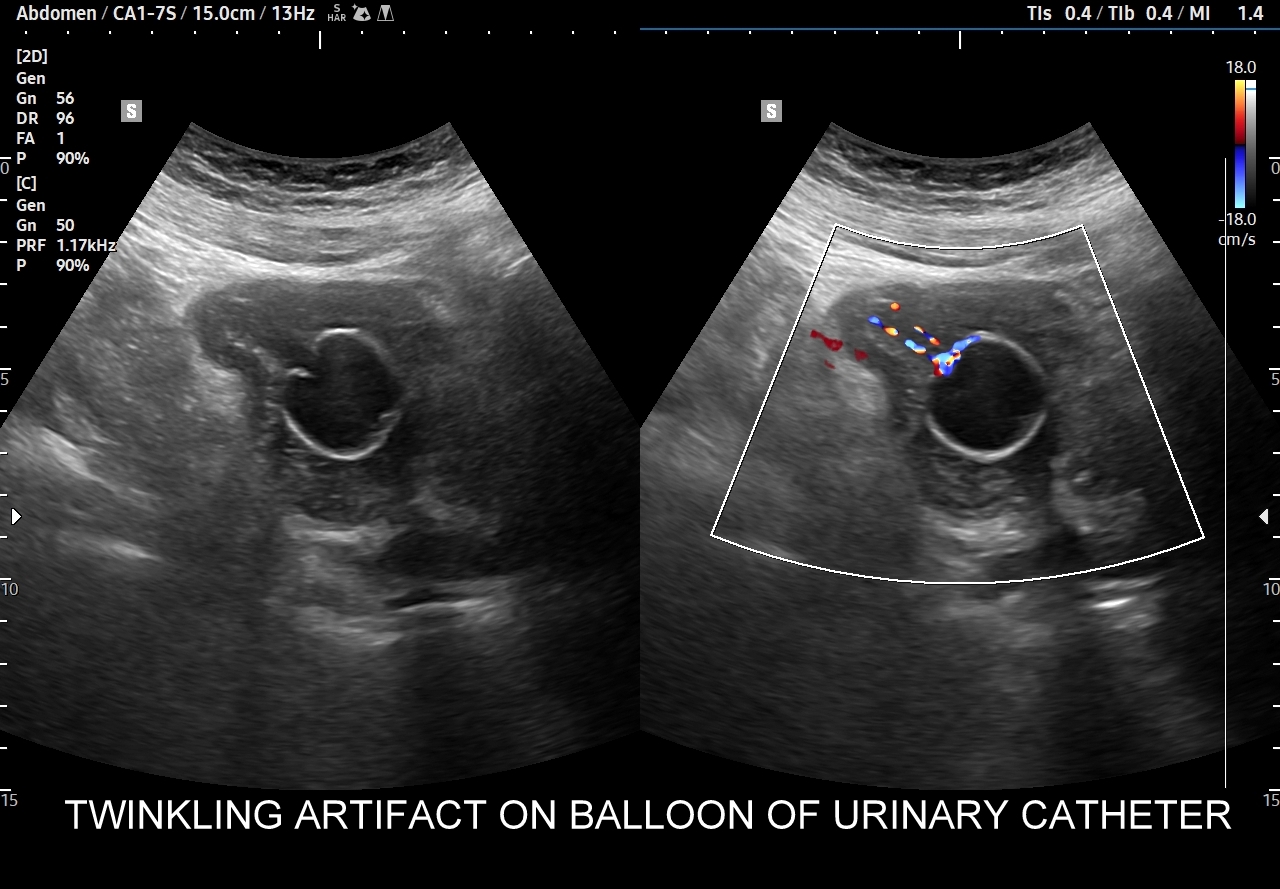

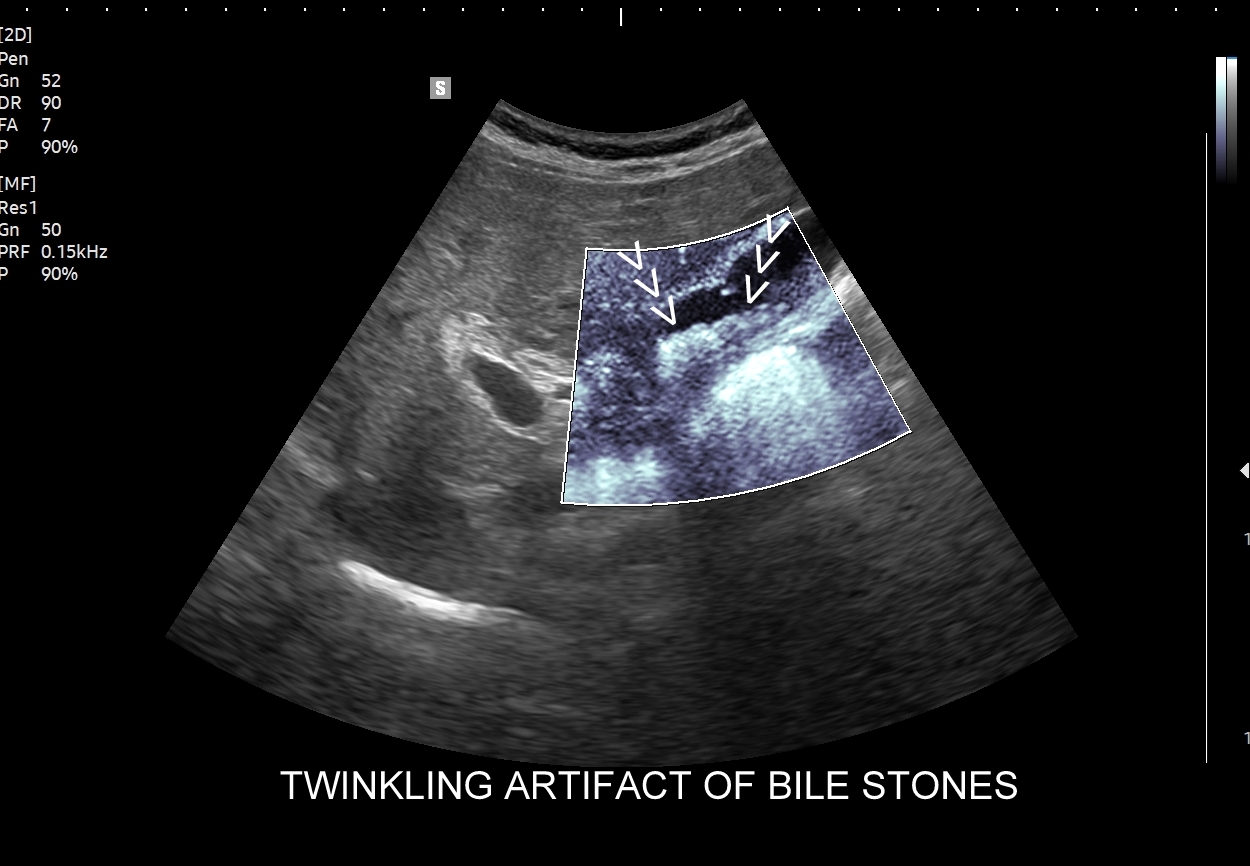

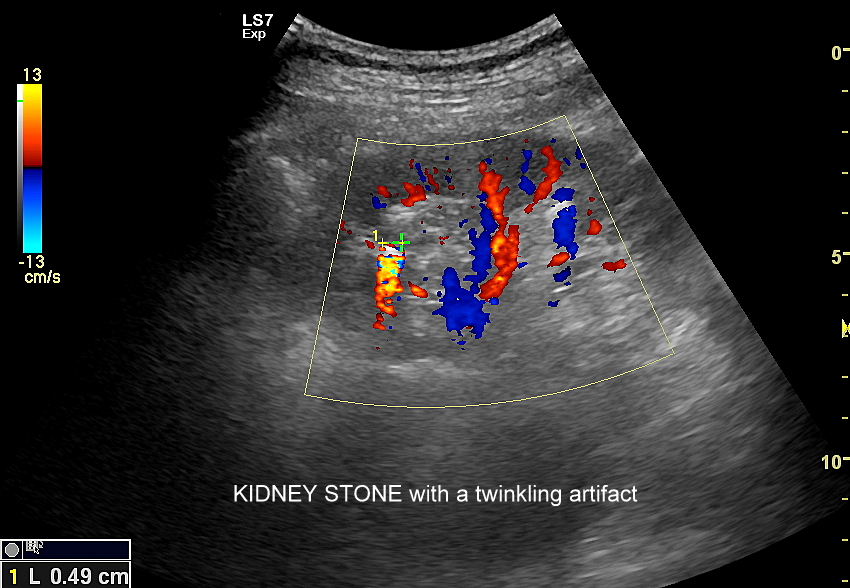

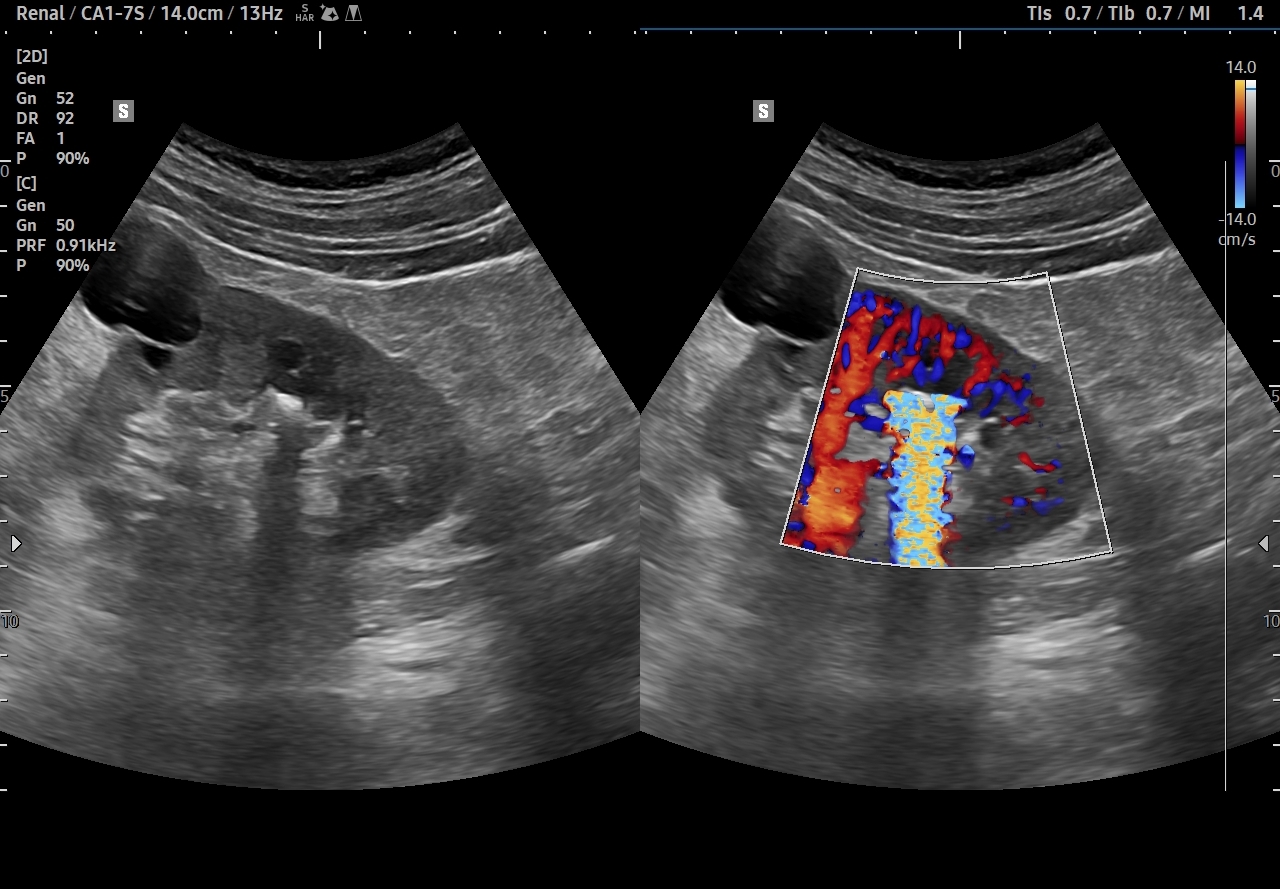

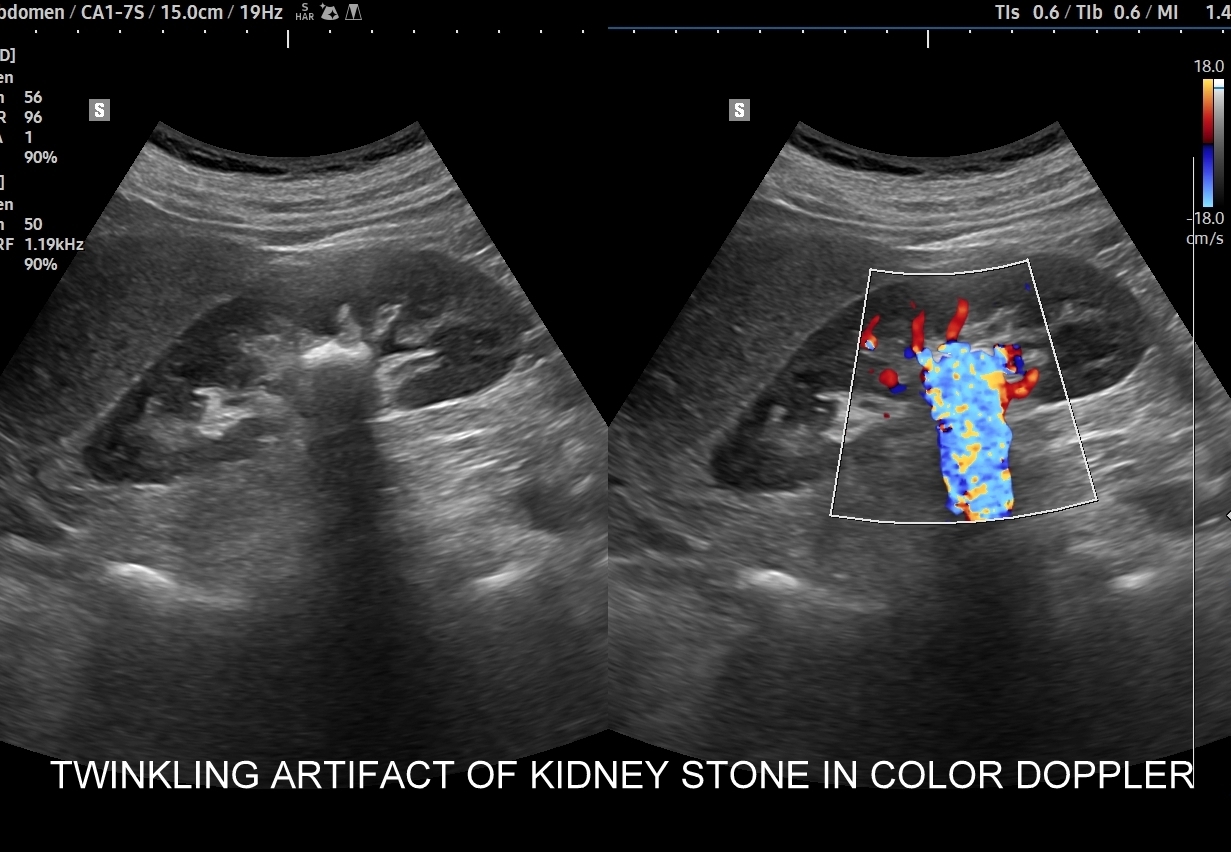

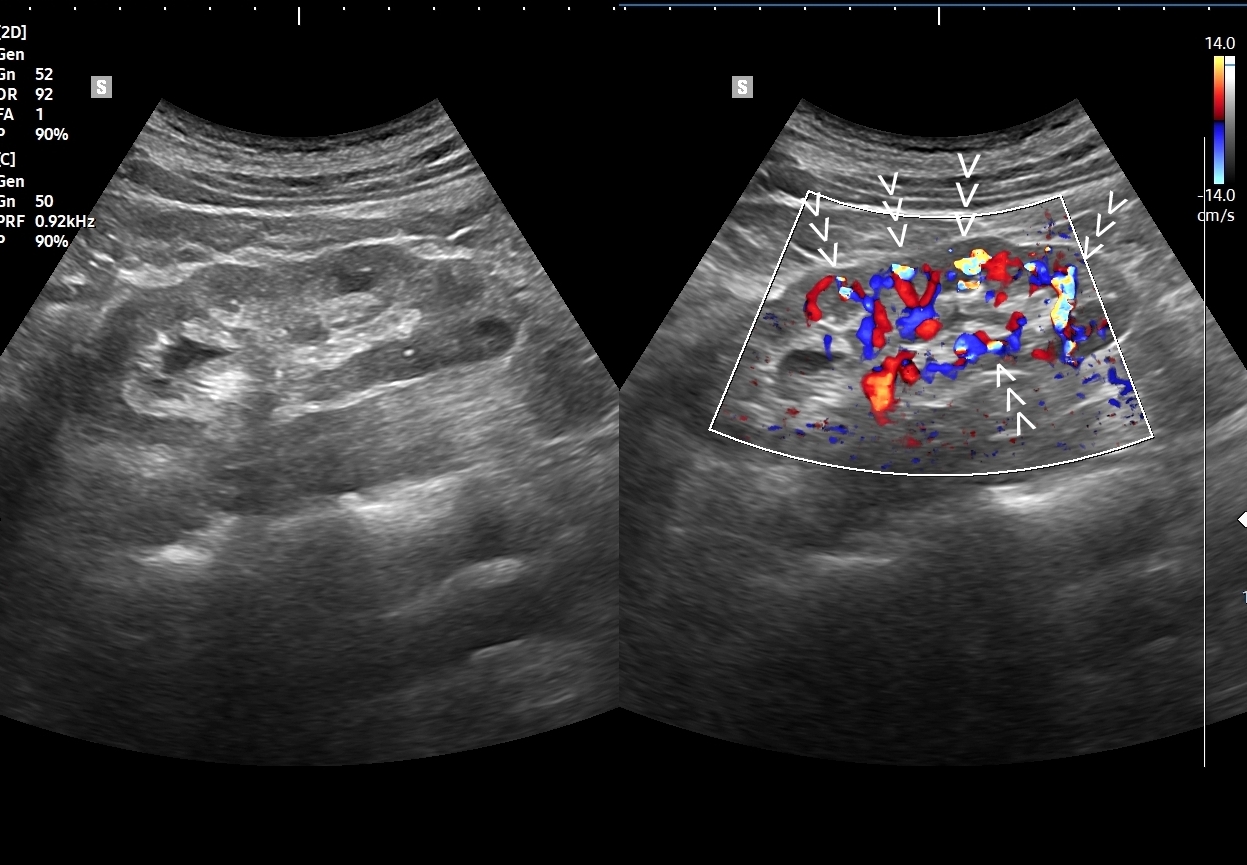

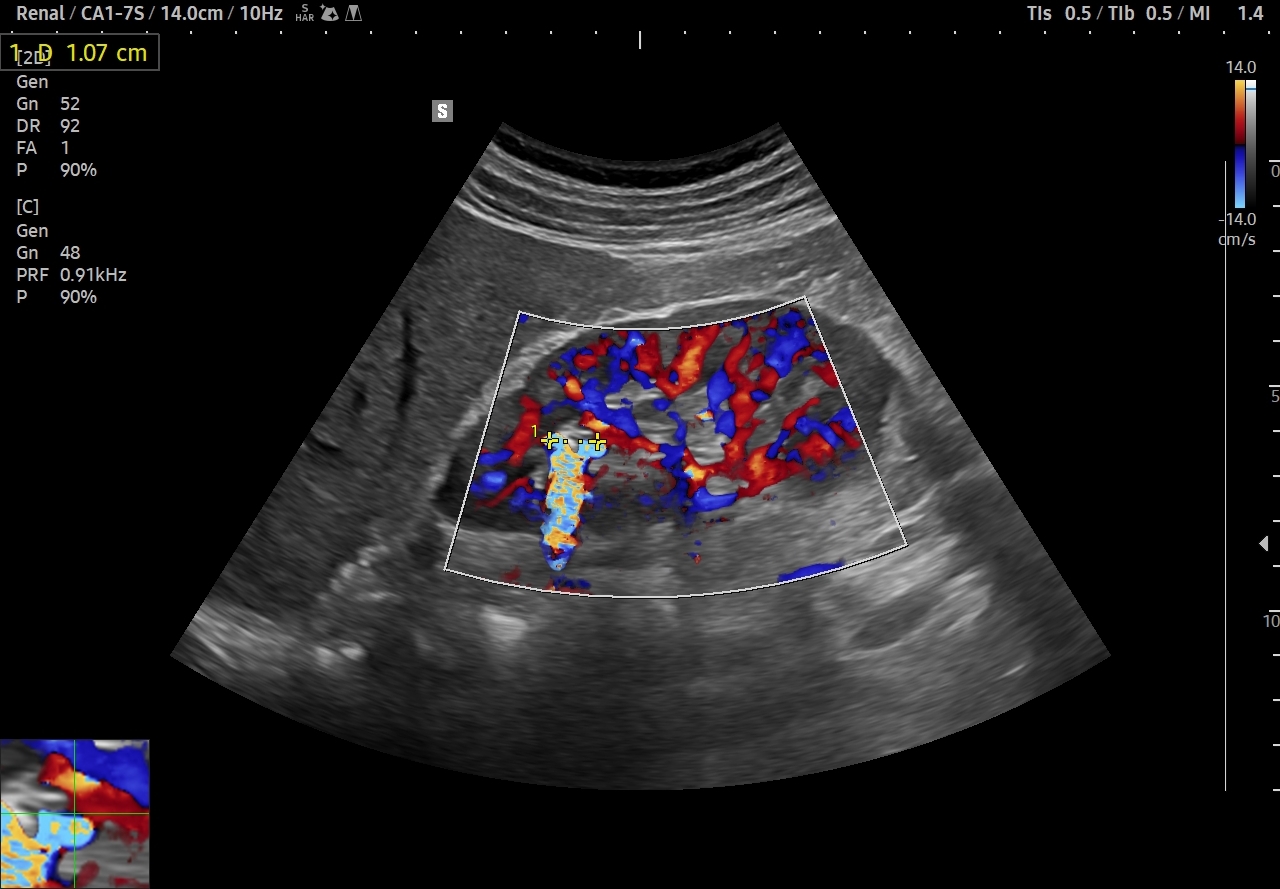

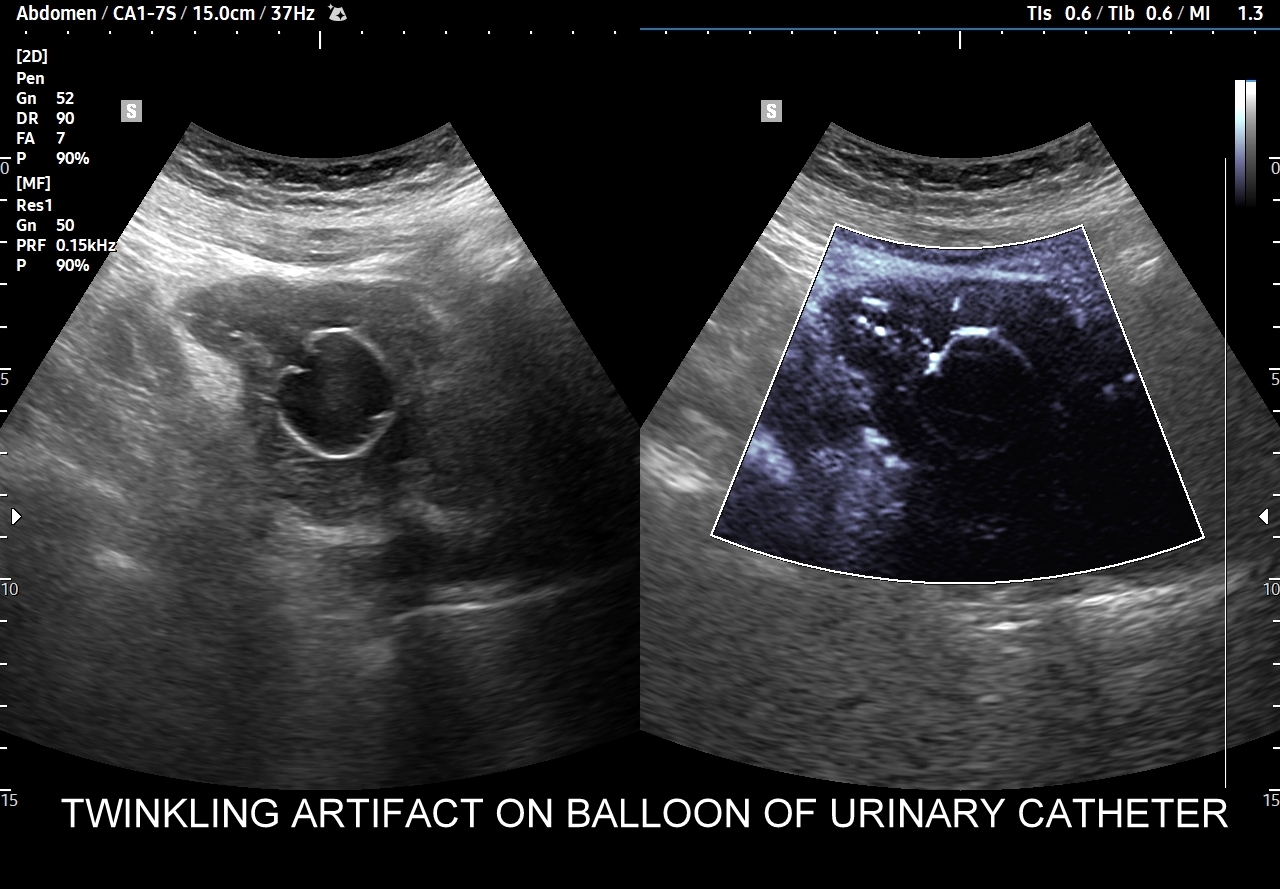

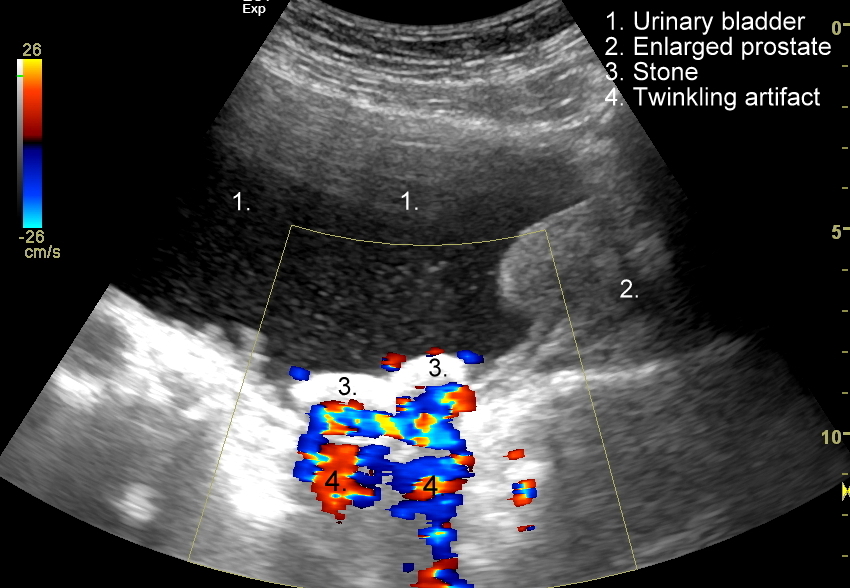

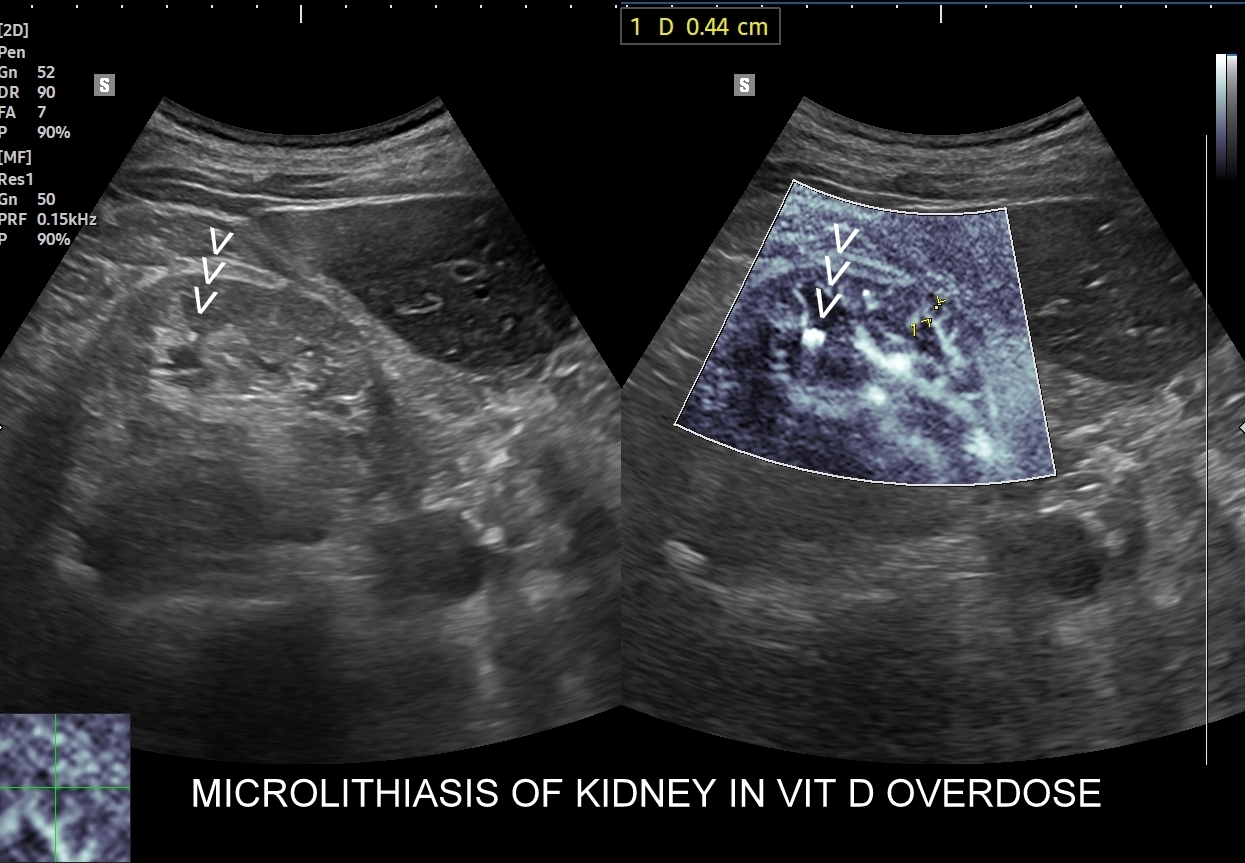

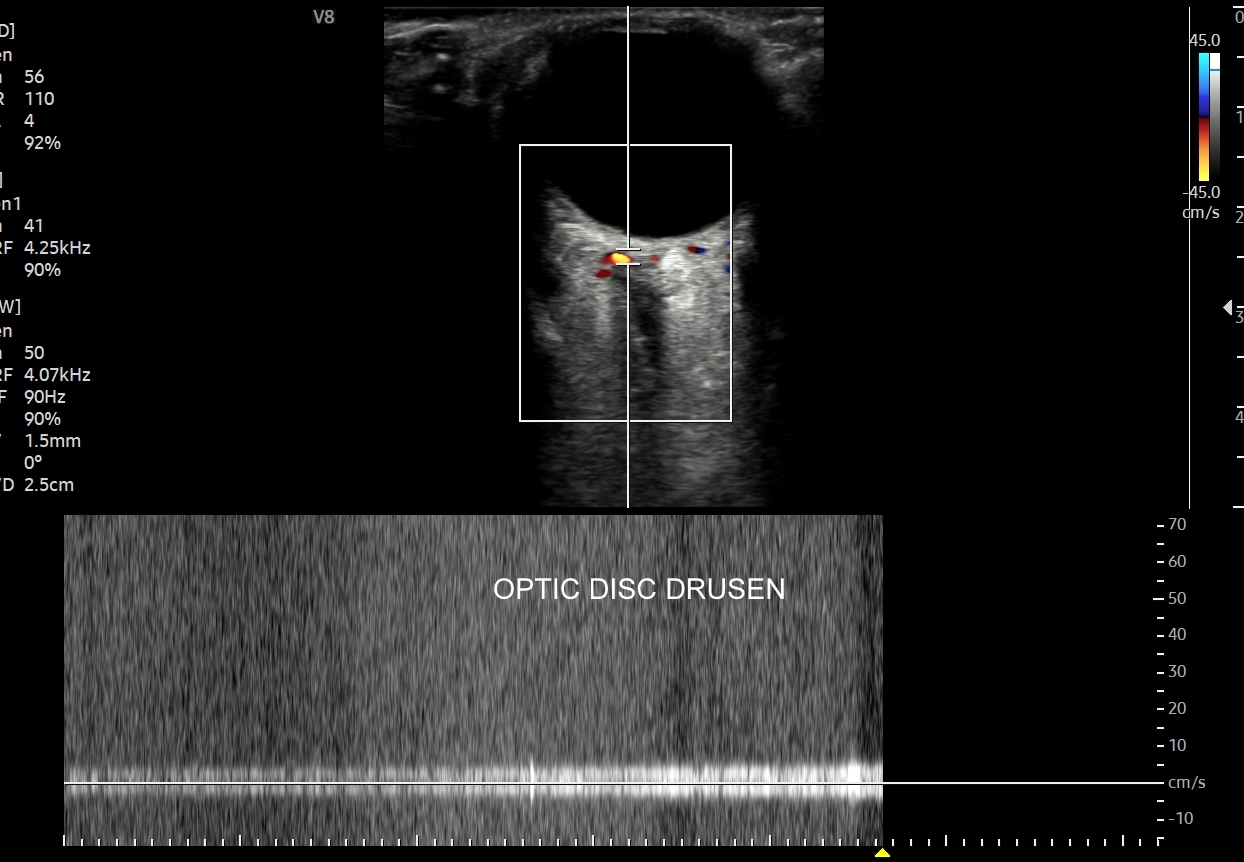

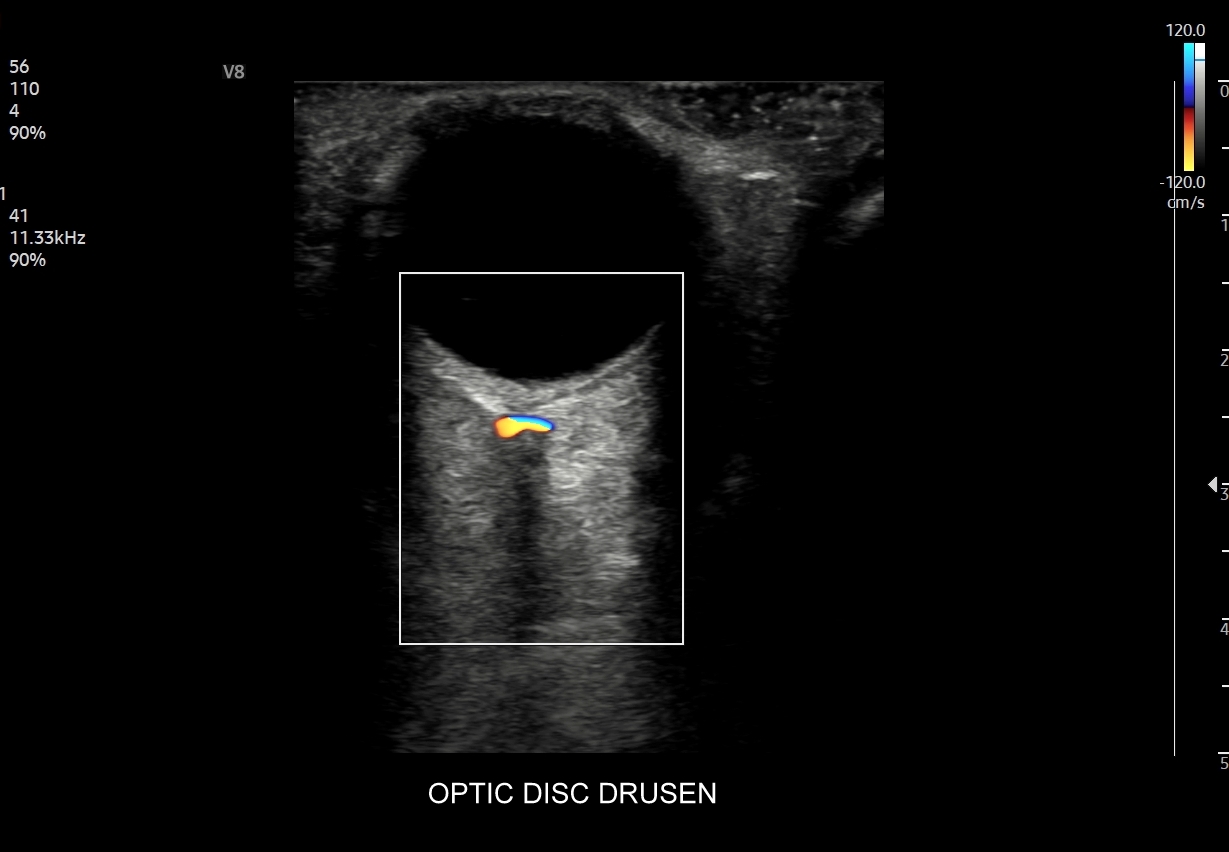

Artefakt migotania jest szczególnie przydatny przy wykrywaniu drobnych zwapnień albo złogów, które wtapiają się w otaczającą tkankę, np. w centralnym hyperechogennym echu nerki, czy w przypadku druzów tarczy nerwu wzrokowego. W prezentowanych przykładowych skanach obejrzeć można artefakt migotania w różnych trybach dopplerowskich zarówno na złogach małych i dużych, ulokowanych w nerkach, pęcherzu moczowym, śliniankach, wątrobie, pęcherzyku żółciowym, a także na druzach tarczy nerwu wzrokowego i na ciałach obcych.
ZOSTAŃ MECENASEM i ODBIERZ RABAT NA KURS. Wesprzyj działalność dydaktyczną i powstawanie kolejnych artykułów z zakresu diagnostyki USG w bazie wiedzy Cedum ®. Wyślij donację Blik na numer +48 537 978 239 i uzyskaj dużą zniżkę na Kurs USG Cedum ®. Po wysłaniu donacji zapisz się na wybrany przez siebie Kurs poprzez formularz kontaktowy dostępny na jego dedykowanej stronie>, następnie potwierdź uczestnictwo w ciągu 28 dni kalendarzowych i skorzystaj z wybranego kursu lub kursów w ciągu od 2 do 12 miesięcy od momentu wysłania donacji. Rabaty liczone są od ceny bazowej danego kursu. Rabaty nie sumują się.
- Donacja 50 zł. Wyrazisz uznanie za treści, które wykorzystasz w praktyce.
- Donacja 100 zł. Skorzystasz dodatkowo ze zniżki 500 zł na wybrany Kurs Cedum ®.
- Donacja 200 zł. Skorzystasz dodatkowo ze zniżki 1000 zł na wybrany Kurs Cedum ®.
- Donacja 400 zł. Skorzystasz dodatkowo ze zniżki 1500 zł na wybrany Kurs Cedum ®.
- Donacja 1000 zł. Skorzystaj z dwóch kursów w cenie jednego. Zyskujesz nawet 2.500 zł.
Autor: Tomasz Szczepański MD
